TECHNO MODULE
Sicurezza, affidabilità e flessibilità; scopri il quadro di distribuzione più apprezzato del settore.
Ti diamo il benvenuto su Techno Module
(Sistema modulare della struttura)

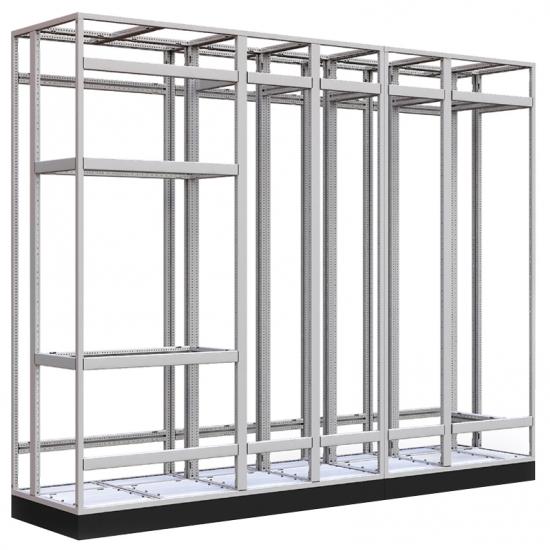

Questa è la soluzione originale con griglia modulare da 200 mm. La nostra costruzione modulare brevettata è progettata per realizzare Power Center, MCC e quadri di distribuzione. Adatto a tutte le marche di interruttori, con una flessibilità assoluta che ti permette di effettuare cambiamenti al quadro sia durante che dopo la realizzazione.
Tutti i sistemi sono sottoposti a verifica progettuale in conformità con la norma IEC 61439-2.
I prodotti Elsteel vengono realizzati con stringenti controlli di qualità in conformità con la norma ISO 9001 e sottoposti a controlli da parte di DNV GL.
La carpenteria più flessibile disponibile sul mercato.
I quadri di distribuzione possono essere progettati per qualsiasi installazione e condizione di cantiere, con la possibilità di ingresso cavi sia anteriormente che posteriormente. I Busbar principali possono essere posizionati nella parte alta, bassa o posteriore del quadro. La carpenteria può essere strutturata “a forma di U", "a forma di L" e "schiena contro schiena".
Le colonne possono essere dotate sul tetto di golfari di sollevamento e abbassamento. I cavi possono essere organizzati per uscire a destra, a sinistra, in alto, in basso o nella parte frontale. Non esistono limiti ai modi di installazione dei quadri nelle sale controllo.
Techno Module è dotato di un software gratuito facile da utilizzare (Techno Module Designer). TMD ti consente di progettare la tua carpenteria nel giro di pochi minuti. Genera automaticamente un prezzo, una distinta base, il calcolo dell'aumento di temperatura e i disegni in 2D e 3D.
Techno Module è la carpenteria per quadri di distribuzione più certificata che garantisce all'utente elevati livelli di qualità, sicurezza e affidabilità.
Idoneo per
Power Center
Quadri di distribuzione secondaria
Motor Control Center a cassetti fissi
Motor Control Center a cassetti estraibili
Applicazioni UPS
Caratteristiche Principali

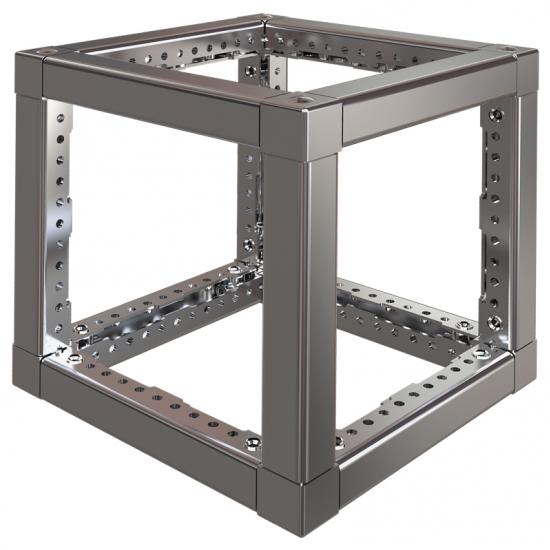

Sistema modulare basato su griglia da 200 mm
Pre-trattamento dell'acciaio a base di nano-zirconi
Verniciatura a polveri RAL 7035
Idoneo per condizioni climatiche estreme
Resistenza elevata, peso ridotto
Sottoposto a verifica progettuale e a prove fino a 12.000 A
Valore nominale di corto circuito fino a 150 kA
IP55 di base
Prova di tenuta d'arco interno in conformità con la norma IEC TR 61641
Prova sismica in conformità con la norma IEC 68-3-3
Norme applicabili
IEC 60439-2, IEC 61439-2, IEC 60529 e IEC TR 61641
Marchio UL/ cUL per i componenti di Techno Module
Certificato di approvazione Lloyd's Register
Certificato di approvazione ABS
Certificato di approvazione Bureau Veritas (BV)
Certificato di approvazione DNV-GL
Vuoi una brochure?
Scaricala qui
Techno Module Designer
Il nostro software gratuito realizzato per farti risparmiare tempo e guadagnare di più.
